保安過濾器內部結構和原理
保安過濾器又稱作精密過濾器，是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其他設備的進口端。主要是用來消除原液介質中的雜質，以保護閥門及設備的正常使用。本文將主要介紹保安過濾器的內部結構和原理。
保安過濾器內部結構

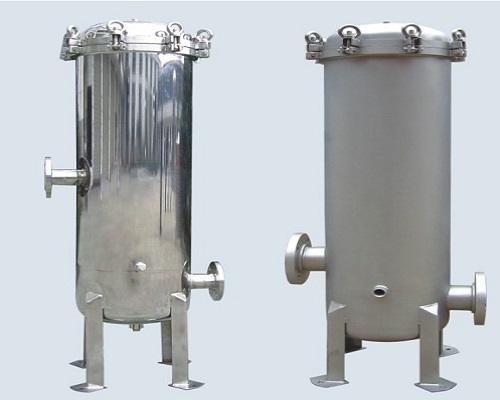

1. 保安過濾器一般是圓柱形殼體形狀，304、316L不銹鋼材質，可選炭鋼及樹脂殼體，再配以單支或多支濾芯組成。
2. 不銹鋼制件，參照GB150-1998鋼制壓力容器設計，再配置衛生級不銹鋼管件和ISO2852標準快開形式卡箍或標準法蘭接口，不銹鋼內外表面機械需進行拋光或內涂PTFE。
3. 濾芯數量為單支或多支，濾芯長度有單節、二節、三節、四節。每10”為一節。
4. 筒體與底座的連接方式為快開型或者法蘭型。介質進、出口連接方式有快開型、螺紋型、法蘭型。
5.保安過濾器主要參數為有工作壓力：0.05MPa～0.6MPa，工作溫度：5～40℃ ，濾芯接口：平壓式、插入式 、卡入式
保安過濾器工作原理
1. 保安過濾器工作原理是采用成型的濾材，在壓力作用下，使原液通過濾材，濾渣阻攔在濾材壁上，濾液透過濾材流出。
2. 成型的濾材有濾布、濾網、濾片、燒結濾管、線繞濾芯、熔噴濾芯、微孔濾芯和多功能濾芯。因各種濾芯材質的不同，過濾的孔徑也各不相同。同種形式的濾材，按外形尺寸有分為不同的規格。比如線繞濾芯就有兩種：一種是聚丙烯纖維-聚丙烯骨架濾芯，另一種是脫脂棉纖維-不銹鋼骨架濾芯，兩種產品的區別是前者最高使用溫度是60℃，后者最高使用溫度是120℃。而熔噴濾芯是以聚丙烯為原料，采用熔噴工藝形成的濾材，最高工作溫度是60℃。
3. 因?yàn)V材的不同，過濾孔徑也不相同。精密過濾是介于粗濾與超濾之間的一種過濾形式，其過濾孔徑一般是在0.01-120um之間。
4. 精密過濾可去除的是水介質中的懸浮物、一些膠體物質或者是細小顆粒等
保安過濾器性能特點
1. 耐酸、堿化學溶劑，可用于化工行業過濾設備
2. 強度大、耐高溫且濾芯不易變形
3. 價格低廉，運行費用低，過濾器清洗難度小，方便操作，濾芯可更換，過濾器使用壽命較長
4. 過濾阻力小，液體通量大，截污能力較強
以上就是保安過濾器的內部結構及原理介紹，如需技術手冊或是視頻介紹，可練習水天藍官網客服人員獲取。水天藍環保，只做工業過濾，因?yàn)閷?zhuān)一，所以專業！
